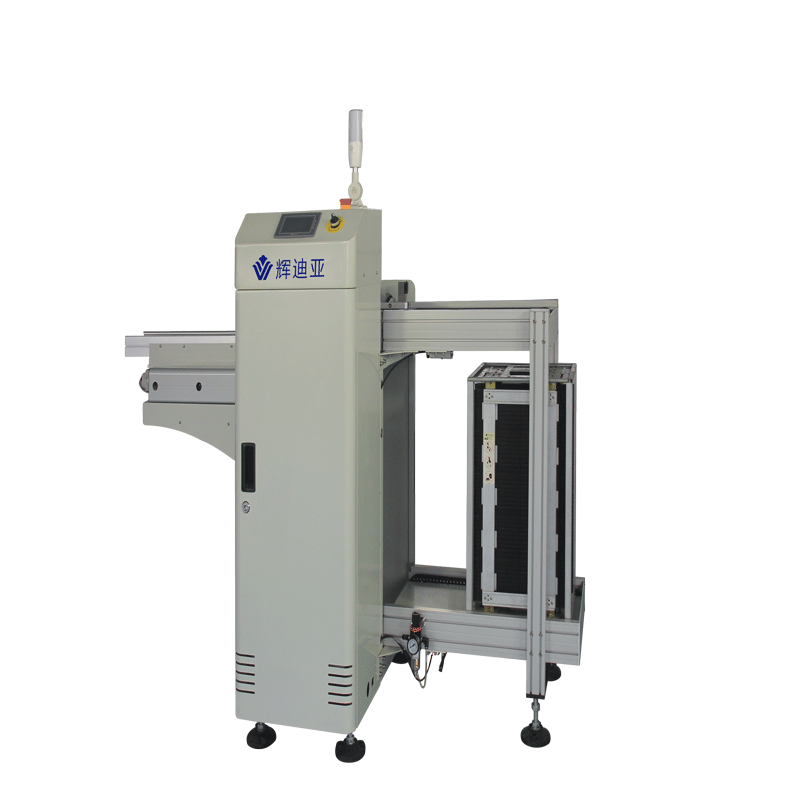

HDY-250SB 收板机

HDY-250SB 收板机

  • 所属分类:更多产品
  • 浏览次数:
  • 发布日期:2020-06-04
  • 产品概述
  • 产品参数

产品特点:


◆此设备用于SMT和AI生产线PCB收板操作


◆PLC控制系统,真彩色触摸屏人机控制


◆辅助定位刹车系统,定位准确,升降速度快,生产效率高


◆多重电气配电回路保护,安全可靠


◆声光提示报警系统,操作维护更简便


◆电动推板设计能确保PCB不被推坏


◆整机实时故障监控


◆兼容SMEMA接口


◆缓存机产品特点


◆标准收板机尺寸为250,330,390,460,可根据客户需求定制其他规格尺寸


◆延伸产品:NG/OK收板机,双轨收板机,L型收板机


深圳市辉迪亚电子科技有限公司是一家专业SMT自动化智能装备的公司,生产的设备包括上板机、收板机等产品拥有从设备的钣金材料生产到加工均有自己独立的加工厂,一站式完成,严把质量之关,精益交期管理。本公司迎合市场的需要,不断给客户开发制造更多优质的,性价比更高的移载机等产品。

HDY-250SB 收板机


1、外型尺寸:L1650*W780*H1200±30mm


2、专用铝型材导轨及专用千鸟型塑胶链条


3、90W台帮刹车马达驱动采用滚珠丝杆使Magazine步进升降


4、SXC气动夹件结构


5、附带0.65M长的推板Conveyor一套


6、Magazine规格为L355*W320*565mm


7、PCB最大规格为L330*W250


8、方向:左至右/右至左


9、升降平台节距选择为10,20,30,40


10、三菱PLC可编程控制器控制


11、具有自动收板功能


12、操作控制面板为显控真彩触摸屏


13、电源:220V 50HZ


14、气源:0.4-0.6MPa


15、满载储板数量:50PCS


16、电控箱一套


17、松下,欧姆龙光电,明伟电源,施耐德继电器
