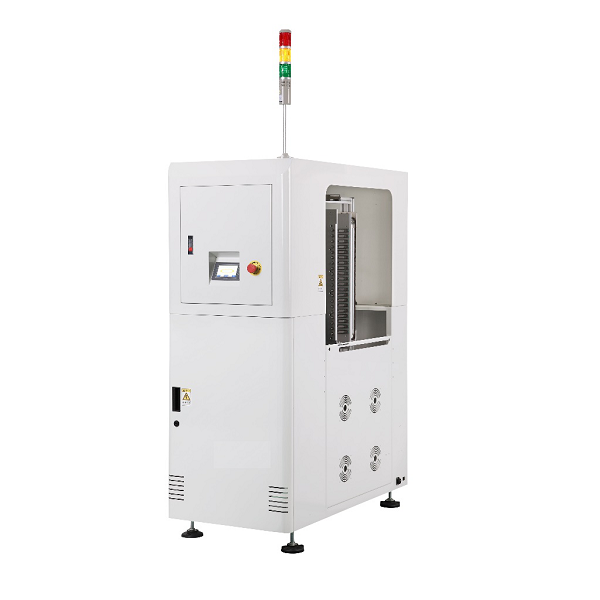

SMT自动化生产线设备的技术要求

2020-02-21

SMT自动化生产线,SMT自动化生产线设备,,SMT设备

一、一般技术要求


1、网框:框架尺寸根据印刷机的要求而定,以DEK265和MPMUP 3000机型为例,框架尺寸为29ˊ 29ˊ,采用铝合金,框架型材规格为1.5ˊ 1.5ˊ。


2、绷网:采用红胶+铝胶带方式,在铝框与胶粘接处,须均匀刮上一层保护漆。同时,为保证网板有足够的张力和良好的平整度,建议不锈钢板距网框内侧保留25mm-50mm。


3、基准点:根据PCB资料提供的大小及形状按1:1方式开口,并在印刷反面刻半透。在对应坐标处,整块PCB至少开两个基准点。


4、开口要求:

位置及尺寸确保较高开口精度,严格按规定开口方式开口。

独立开口尺寸不能太大,宽度不能大于2mm,焊盘尺寸大于2mm的中间需架0.4mm的桥,以免影响网板强度。

开口区域必须居中。


5、字符:为方便生产,建议在网板左下角或右下角刻上下面的字符:Model;T;Date;网板制作公司名称。


6、网板厚度:为保证焊膏印刷量和焊接质量,网板表面平滑均匀,厚度均匀,网板厚度参照以上表格,网板厚度应以满足*细间距QFP BGA为前提。

如PCB上有0.5mmQFP和CHIP 0402元件,网板厚度0.12mm;

如PCB上有0.5mmQFP和CHIP 0603以上元件,网板厚度0.15mm;



二、印锡网板开口形状及尺寸要求


1、总原则:

依据IPC-7525钢网设计指南要求,为保证锡膏能顺畅地从网板开孔中释放到PCB焊盘上,在网板的开孔方面,主要依赖于三个因素:

1、面积比/宽厚比面积比>0.66

2、网孔孔壁光滑。尤其是对于间距小于0.5mm的QFP和CSP,制作过程中要求供应商作电抛光处理。

3、以印刷面为上面,网孔下开口应比上开口宽0.01mm或0.02mm,即开口成倒锥形,便于焊膏不效释放,同时可减少网板清洁次数。

通常情况下,SMT元件其网板开口尺寸和形状与焊盘一致,按1:1方式开口。

特殊情况下,一些特别SMT元件,其网板开口尺寸和形状有特别规定。


2 特别SMT元件网板开口

CHIP元件:

0603以上CHIP元件,为有效防止锡珠的产生。

SOT89元件:由于焊盘和元件较大

焊盘间距小,容易产生锡珠等焊接质量问题。

SOT252元件:由于SOT252有一焊盘很大,容易产生锡珠,且回流焊张力大引起移位。

IC:

A.对于标准焊盘设计,PITCH=0.65mm的IC,开口宽度为焊盘宽度的90%,长度不变。

B.对于标准焊盘设计,PITCH=005mm的IC,由于其PITCH小,容易产生桥连,钢网开口方式长度方向不变,开口宽度为0.5PITCH,开口宽度为0.25mm。
